Metalne kupole sa centralnom rupom

performansemetalne kupole

Jedna od značajnih prednosti kupola TC-Serije je njihova sposobnost da dosljedno rade, čak i ako je aktuator lociran izvan-centra. Tradicionalne metalne kupole često doživljavaju varijacije u performansama kada se sila aktiviranja primjenjuje izvan-centra, što dovodi do nedosljednih taktilnih povratnih informacija. Kupole serije TC-, međutim, prevazilaze ovo ograničenje, pružajući pouzdan i ujednačen odgovor, što je ključno za aplikacije koje zahtijevaju precizno i ​​dosljedno aktiviranje.

široku primjenumetalne kupole

Metalne kupole, uključujući seriju TC-, igraju vitalnu ulogu u brojnim aplikacijama. To uključuje:

1. Jedan ključMetalna kupola: Kupole serije TC- idealne su za aplikacije sa jednim ključem gdje su pouzdane taktilne povratne informacije i dosljedne performanse od suštinskog značaja. Njihov inovativni dizajn osigurava da se svaki pritisak na tipku registruje tačno, poboljšavajući korisničko iskustvo.

2. Metalni limMetalna kupolaProizvođači: Za proizvođače specijalizovane za kupole od metalnog lima, TC-serija nudi superiornu opciju. Dizajn obrnutih udubljenja omogućava laku integraciju i dosljedne performanse, što ih čini poželjnim izborom za proizvođače

3. Opća upotreba u elektronskim uređajima: TC-kupole serije se široko koriste u elektronskim uređajima, kao što su daljinski upravljači, membranski prekidači i tastature. Njihove pouzdane performanse osiguravaju da ovi uređaji rade efikasno i efektivno.

Uloga metalnih kupola

Metalne kupole su ključne komponente u mnogim elektronskim uređajima, pružajući potrebnu taktilnu povratnu informaciju na koju se korisnici oslanjaju. Oni služe kao primarni interfejs između korisnika i uređaja, osiguravajući da je svaki ulaz tačno registrovan. Kupole serije TC-, sa svojim inovativnim dizajnom i dosljednim performansama, podižu funkcionalnost ovih uređaja, čineći ih pouzdanijim i-prijateljskim za upotrebu.

Zaključno, kupole serije TC- predstavljaju značajan napredak u tehnologiji metalnih kupola. Njihov jedinstveni dizajn obrnutih udubljenja, dosljedne performanse i pouzdanost čine ih idealnim izborom za širok raspon primjena. Bilo da se koriste u pojedinačnim ključnim aplikacijama, od strane proizvođača metalnih kupola ili u raznim elektronskim uređajima, kupole serije TC- igraju ključnu ulogu u poboljšanju korisničkog iskustva i funkcionalnosti uređaja.

Za više informacija o kupolama serije TC- i njihovim primjenama, ili da istražite naš asortiman rješenja za metalne kupole, molimokontaktnaš tim stručnjaka.



princip rada metalne kupole po meri



Thesnap domeje također uobičajeno poznat kao metalna kupola ili taktilna metalna kupola. U poređenju s tradicionalnim silikonskim ključevima, provodljivi film ima bolji osjećaj i duži vijek trajanja. Takođe može indirektno poboljšati efikasnost proizvodnje različitih tipova prekidača koristeći provodne folije. Metalne uskočne kupole na prekidaču sa uskočnom kupolom nalaze se na provodnom dijelu PCB ploče (uglavnom iznad zlatnog prsta na pločici). Kada se pritisne, središnja tačka kupole je konkavna i dolazi u kontakt sa strujnim krugom na PCB-u, formirajući tako petlju, kroz koju prolazi struja, tako da cijeli proizvod može normalno raditi. Ovo je njegov princip rada.

Kako odabrati metalnu kupolu

C{0}}serija uskočnih kupola

O-serija uskočnih kupola

T-serija uskočnih kupola

Posebno{0}}prilagođeno

Okrugla metalna kupola:Posebna struktura okruglog oblika ima prednost (mali otisak), pa se uglavnom koristi u elektronskim uređajima sa malim prostorima. Istovremeno, može uzeti u obzir odbojnost i snagu osjećaja ruke, a istovremeno je stroži na mjestima gdje je potreban vijek trajanja proizvoda (više od milion puta), kao što su mobilni telefoni, kontrolne ploče ključne opreme itd.

Duguljaste metalne kupole:Mogu se koristiti na gotovo svim mjestima gdje se koristi okrugla kupola. Njegov oblik je pravilan krug struka formiran odsijecanjem dijela dvije strane okrugle kupole. Kada je prostor u jednom pravcu dizajna mali i okrugla kupola se ne može postaviti, ona može odigrati svoju posebnost. Duguljaste metalne kupole (ovalne metalne kupole, pravougaone metalne kupole) takođe imaju odličan osećaj pri ruci.

Metalne kupole serije sa četiri noge:odnosi se na kupolu sa četiri kraka, također poznatu kao kupola sa četiri-krake. To je metalna kupola s relativno velikim hodom i jasnim zvukom kada se radi. Ova serija kupola može se koristiti kada ima više prostora na PCB-u, kada je pozicija dugmadi velika i kada je potrebno putovanje. Obično se koristi za ručne uređaje, medicinsku opremu i veliku bankovnu opremu.

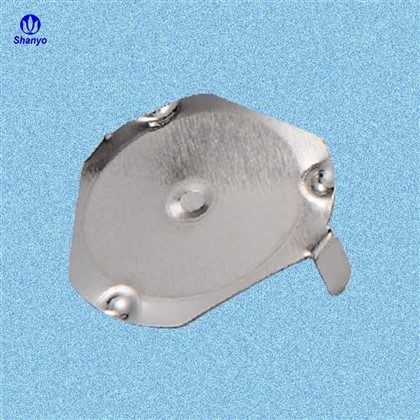

Trokutasta metalna kupola:Kada postoji mali prostor koji može da primi samo malu kupolu, a u isto vreme treba da ima dobar osećaj i mora da zadovolji zahteve veće sile pritiska, trouglasta metalna kupola je najbolji izbor; također se dijeli na dva tipa sa stopalima i bez stopala, što se bira prema debljini PCB ploče i procesu montaže.

Metalna kupola specijalnog{0}}oblikovanog oblika:Metalne kupole se uglavnom dijele na okrugle, ovalne, trokutaste i serije sa četiri noge. Druge posebne se zajednički nazivaju metalnim kupolama specijalnog{1}}oblika. Metalne kupole su-proizvodi po mjeri. Sve vrste metalnih kupola mogu se prilagoditi prema zahtjevima. Osim toga, metalne kupole specijalnog-oblika mogu se prilagoditi prema obliku, veličini, čvrstoći i drugim zahtjevima. Ako imate bilo kakve potrebe, kontaktirajte nas u Shanyo.



SADRŽAJ vodiča za dizajn uskočne kupole

proizvodi
Broj modela	Četiri-noge	Četiri-noge	Četiri-noge	Četiri-noge
Brand name	shanyo	shanyo	shanyo	shanyo
Bump	jedan Bump	no Bump	no Bump	dizajn centralne rupe
nerđajući čelik/nikl/zlato	nerđajući čelik/nikl/zlato /Custom	nerđajući čelik/nikl/zlato /Custom	nerđajući čelik/nikl/zlato /Custom	nerđajući čelik/nikl/zlato /Custom
Raspon prečnika	5-20mm	5-20mm	11mm	11mm
Debljina	0,06-0,12 mm	0,06-0,12 mm	0,08-0,12 mm	0,08-0,12 mm
Životni vijek	više od 500.000 puta	više od 500.000 puta	više od 500.000 puta	više od 500.000 puta
Boja	običaj	običaj	običaj	običaj
